本产品适用于分布式风力发电并网系统、风光互补并网发电系统、风力发电并网系统等；
特点：
►风力发电专用并网控制变流一体机
►宽范围风力发电 MPPT功能，可 30个点设定功率曲线
►完善的保护功能
►高防护等级IP65，可户外使用
►可选RS485/GPRS进行远程电脑监控，其中GPRS还可APP监控
►支持标准MODBUS协议
►可选变桨、偏航功能，偏航自带解缆功能
WWGIT系列30KW三相风力发电并网变流器
WWGIT系列风力发电并网变流器是一款带MPPT功能的风力发电并网变流器，设备外观大方、操作方便。

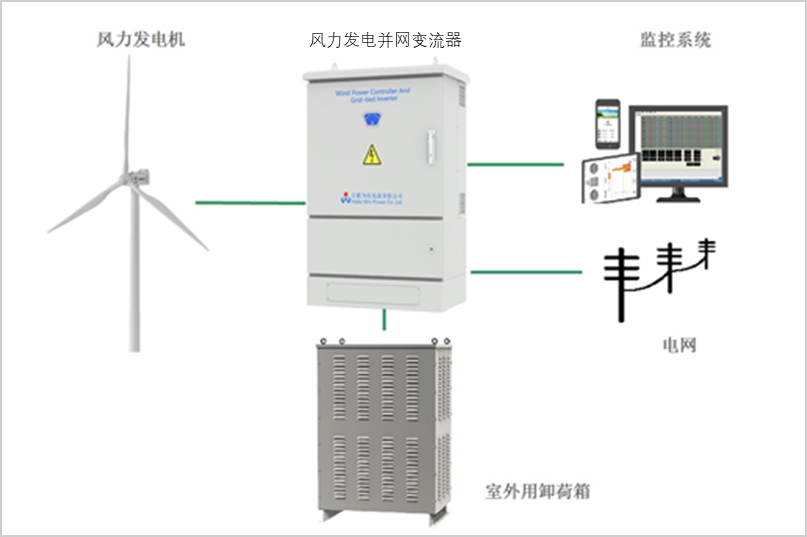

系统结构图
技术参数
|
型号 |
WWGIT300 |
|
风电输入 |
|
|
额定输入功率 |
30kW |
|
最大输入功率 |
45kW |
|
额定输入电压 |
380Vac |
|
MPPT电压范围 |
100Vac~450Vac |
|
额定输入电流 |
46A |
|
最大输入电流 |
68A |
|
切入转速 |
60RPM（出厂值，0-1499RPM可设定） |
|
功率追踪 |
可30个点设置功率曲线 |
|
限速控制 |
电磁限速 |
|
手动制动 |
长按显示界面按键“BRAKE”5s，完全卸荷，再次长按5s恢复 |
|
面板上空气开关闭合至“BRAKE位置”，三相交流短路，断开至“RUN”位置运行 |
|
|
过电流制动 |
66A（出厂值，0-78A可设定）过电流时风力发电并网变流器完全卸荷，10min后恢复 |
| 过转速制动（可选） |
300转/分（出厂值，0~1499转/分可设定）达到系统设定转速时完全卸荷，10min后自动恢复 |
|
过风速制动（可选） |
18m/s（0~30m/s可设定），达到系统设定风速时完全卸荷，风速低于15m/s且10min后自动恢复 |
|
交流输出参数 |
|
|
电网相位数 |
三相 |
|
额定输出功率 |
30kW |
|
最大输出功率 |
33kW |
|
额定电网电压 |
380Vac |
|
电网电压范围 |
额定电网电压的85%~110% |
|
额定电网频率 |
50Hz/60Hz自适应 |
|
电网频率范围 |
49Hz~51Hz/59Hz~61Hz |
|
额定输出电流 |
46A |
|
额定功率因数 |
＞0.98 |
|
电流总谐波畸变率 |
＜5%（额定功率时） |
|
直流分量 |
＜0.5% |
| 软启动 |
具备 |
|
恢复并网功能 |
具备 |
|
自动开/关机 |
具备 |
|
保护功能 |
|
|
电网过/欠压保护 |
具备 |
|
电网过频/欠频 |
具备 |
|
交流短路保护 |
具备 |
|
电网掉电保护 |
具备 |
|
防孤岛效应保护 |
具备 |
|
过温保护 |
具备 |
|
防雷保护 |
具备 |
|
残余电流保护 |
具备 |
|
通用参数 |
|
|
显示方式 |
LED |
|
显示内容 |
风电运行状态指示、卸荷指示、电网指示、故障指示 |
|
监控模式 |
RS485/GPRS可选 |
|
远程监控 |
遥测：风力发电机转速、电网电压、输出功率、发电量 遥信：风力发电机状态、风力发电并网变流器过流告警、过压告警、过温告警、故障告警等 遥控：修改风力发电并网变流器参数、控制风力发电机制动 |
|
效率 |
＞95% |
|
环境温度 |
-20℃～+40℃ |
|
湿度 |
0%~90%，无凝露 |
|
耐振动性能 |
能承受频率为10Hz~50Hz，振幅为0.35mm的正弦波振动 |
|
噪音 |
≤65dB |
|
冷却方式 |
强制风冷 |
|
外壳防护等级 |
IP65（卸荷IP54） |
|
产品参考尺寸 |
835×1060×420mm |
|
产品参考重量 |
128kg |
|
卸荷箱参考尺寸 |
900×1110×540mm |
|
卸荷箱参考重量 |
146kg |
