本产品适用于风力、光伏、风光互补离网发电系统、沿海海岛、偏远山区、边防哨所等无人区域的电力供应等
产品特点
►适合风力、光伏和风光互补离网发电系统的三相离网逆变器
►智能化设计，结构简单，功能强大
►采用工频变压器，安全可靠
产品认证
CE认证
技术参数
|
型号 |
WIT100-120 |
WIT100-240 |
WIT200-240 |
WIT300-240 |
|
直流输入参数 |
||||
|
额定蓄电池电压 |
120Vdc |
240Vdc |
240Vdc |
240Vdc |
|
输入过压点 |
170Vdc |
340Vdc |
340Vdc |
340Vdc |
|
输入过压恢复点 |
165Vdc |
330Vdc |
330Vdc |
330Vdc |
|
输入欠压点 |
108Vdc |
216Vdc |
216Vdc |
216Vdc |
|
输入欠压恢复点 |
120Vdc |
240Vdc |
240Vdc |
240Vdc |
|
交流输出参数 |
||||
|
输出相位数 |
三相 |
|||
|
额定输出功率 |
10kW |
10kW |
20kW |
30kW |
|
额定输出电压 |
380Vac |
|||
|
额定输出频率 |
50/60±0.5Hz |
|||
|
电流谐波总畸变率（THD） |
<5% |
|||
|
效率 |
|
|||
|
最大转换效率 |
≥90% |
|||
|
保护功能 |
|
|||
|
直流输入侧过/欠压保护 |
有 |
|||
|
直流反接保护 |
有 |
|||
|
直流输入过载保护 |
有 |
|||
|
交流短路保护 |
有 |
|||
|
浪涌保护 |
有 |
|||
|
过温保护 |
有 |
|||
|
通用参数 |
|
|||
|
显示方式 |
LCD |
|||
|
隔离方式 |
工频隔离 |
|||
|
空载电流 |
≤2A |
≤1.25A |
≤2A |
≤2.5A |
|
环境温度 |
-20℃～+40℃ |
|||
|
环境湿度 |
5%~95%,无凝露 |
|||
|
噪音 |
<60dB |
|||
|
冷却方式 |
风冷 |
|||
|
防护等级 |
IP20 |
|||
|
尺寸(宽×高×深) |
500×710×500mm |
600×1180×600mm |
||
|
产品净重 |
100kg |
200kg |
280kg |
|

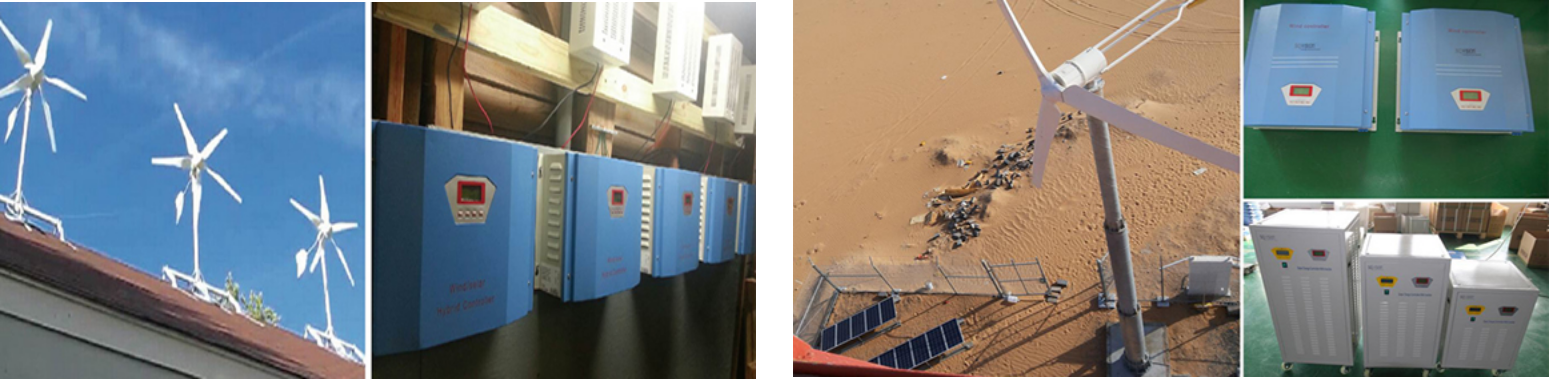

应用案例

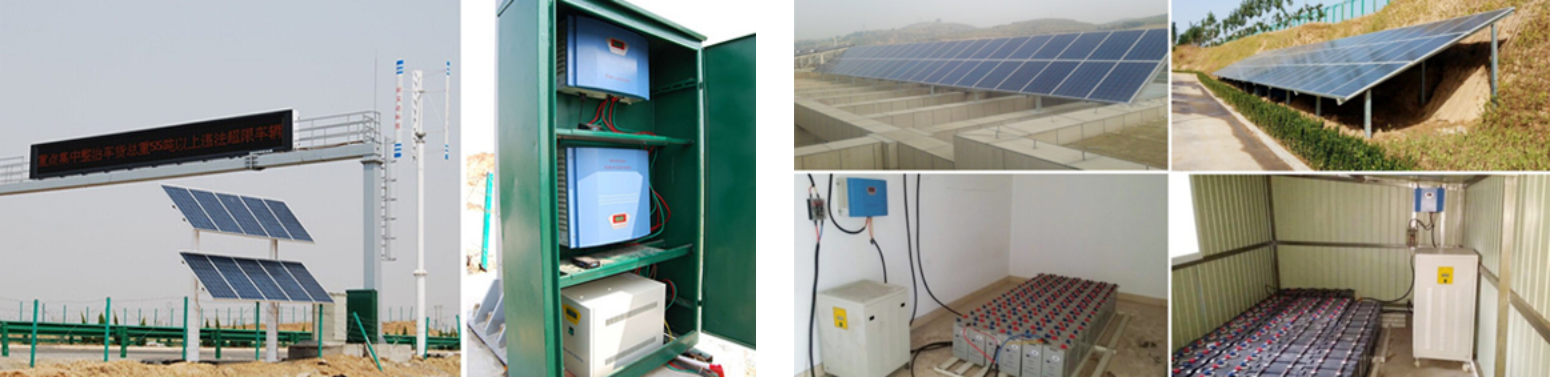

山西太原市某工厂光伏离网项目 秦皇岛高速公路风光互补项目
马达加斯加风光柴互补户用系统 美国宾夕法尼亚洲风光互补户用供电系统
